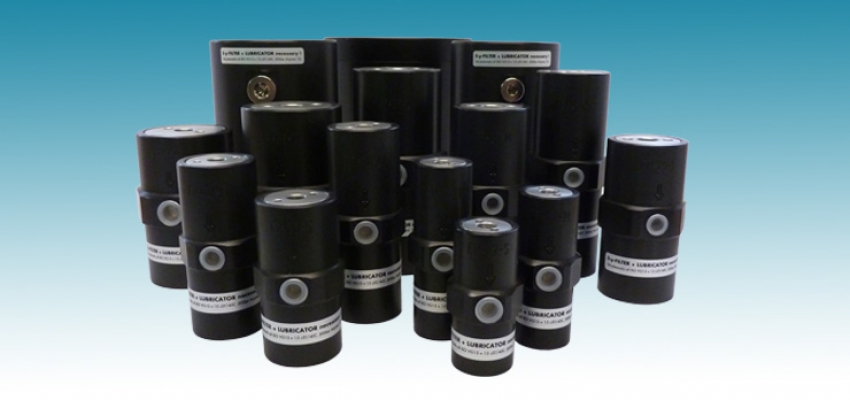

Пневмовибратор поршневой FP

Пневмовибратор поршневой FP

Пневматические вибраторы поршневые тип FP

Поршневые вибраторы

Характеристики серии

  • Алюминиевый корпус, анодированный для лучшей коррозионной стойкости
  • Работает в любом положении
  • Низкий уровень шума (60 to 70 dBA)
  • Низкий расход воздуха
  • Низкие эксплуатационные расходы

Конструкция и применение

Пневматические поршневые вибраторы серии FP производят линейную вибрацию с бесконечно изменяемой амплитудой и частотой. Частота управляется давлением воздуха.

Для облегчения запуска вибратора в его корпусе утстановлена пружина. Минимальное рабочее давление 2 Бар (29 PSI).

Алюминиевый корпус имеет твердое покрытие и устойчив к коррозии. Отношение мощности к весу устройства делает х особенно пригодными для применения в подающих механизмах. Взрывобезопасные, легкие, компактные, бесшумные и эффективные – эти устройства идеальны для любых применений. Спроектированы для непрерывной работы в жестких условиях. Легко устанавливаются. Требования к обслуживанию минимальны.

 Указания по установке

 Необходим 5-микронный фильтр. Для гарантии длительного срока службы необходимо применять смазку. Должно использоваться гидравлическое масло ISO VG5=5cSt/40°C, например, масло Tellus Oil C5 фирмы Shell.

 Общее обслуживание

 Вибраторы серии FP имеют длительный срок службы без чрезмерного износа поршня или цилиндра. Необходимо регулярно осматривать и очищать воздушный фильтр. Грязь или загрязненное масло останавливает или замедляет работу вибратора.

Размеры:
Model
   D
D1
L
L1
E
E1
E2
F
F1
F2
SW
FP-12-S
FP-12-M
FP-12-L
37
31
71
81
94
33.5
40.5
47.0
11
7
11
G 1/8"
G 1/8"
M 8
34
FP-18-S
FP-18-M
FP-18-L
45
40
81
94
109
40.5
47.0
54.5
11
7
13
G 1/8"
G 1/8"
M 10
42
FP-25-S
FP-25-M
FP-25-L
53.5
48
98
116
136
41.5
60.5
70.5
11
7
15
G 1/8"
G 1/8"
M 12
50
FP-35-S
FP-35-M
FP-35-L
69
58
98
116
136
41.5
60.5
70.5
11
9
15
G 1/4"
G 1/4"
M 12
65

Model A A1 B C D E E1
FP-50-M 90 72 20 8.8 84 13 10
FP-60-M 110 90 20 8.8 94 13 10
FP-95-M 150 124 19 13 140   10
Model F F1 F2 L L1 L2 L3 корпус
kg		 поршень
kg		 всего
kg
FP-50-M G1/4” G1/4” G1/4” 154 78.5 41.5 41.5 1.350 1.500 3.250
FP-60-M G1/4” G3/8” G1/4” 154 78.5 41.5 41.5 1.520 2.150 4.250
FP-95-M G3/8” G3/8”   156 77.5 35.0 35.0 2.600 4.900 9.400



Характеристики:

вес
корпуса
 вес
поршня		 общий
вес
Model
kg
Lbs
 kg Lbs kg Lbs
FP-12-S
FP-12-M
FP-12-L
0.125
0.140
0.165
0.275
0.309
0.360
 0.020
0.030
0.040		 0.045
0.066
0.090		 0.145
0.170
0.205		 0.320
0.375
0.450
FP-18-S
FP-18-M
FP-18-L
0.220
0.260
0.300
0.485
0.575
0.660
 0.060
0.080
0.110		 0.135
0.175
0.240		 0.280
0.340
0.410		 0.620
0.750
0.900
FP-25-S
FP-25-M
FP-25-L
0.375
0.435
0.500
0.825
0.955
1.100
 0.155
0.215
0.290		 0.345
0.475
0.640		 0.530
0.650
0.790		 1.170
1.430
1.740
FP-35-S
FP-35-M
FP-35-L
0.530
0.610
0.700
1.170
1.345
1.540
 0.315
0.430
0.580		 0.690
0.950
1.280		 0.845
1.040
1.280		 1.860
2.290
2.820




частота
V.P.M. x 1000
линейная центробежная сила
Model
2 Bar
29 PSI
4 Bar
58 PSI
6 Bar
87 PSI
2 Bar
N
29 PSI
LBS
4 Bar
N
58 PSI
LBS
6 Bar
N
87 PSI
LBS
FP-12-S
FP-12-M
FP-12-L
6.2
5.0
4.0
7.8
6.0
4.8
9.3
6.7
5.4
34
34
32
7.7
7.7
7.2
70
58
58
16
13
13
92
74
81
21
17
18
FP-18-S
FP-18-M
FP-18-L
5.0
4.0
3.1
6.4
5.0
4.0
7.7
5.9
4.6
66
68
64
15.0
15.0
14.0
134
134
150
30
30
34
187
188
206
42
42
46
FP-25-S
FP-25-M
FP-25-L
3.6
3.0
2.4
4.3
3.8
3.1
5.5
4.2
3.7
126
142
186
28
32
42
270
364
392
61
82
88
416
504
594
94
113
134
FP-35-S
FP-35-M
FP-35-L
3.8
3.0
2.4
4.7
4.0
3.1
5.8
4.6
3.6
294
248
282
66
56
63
668
778
680
150
175
153
1.038
1.080
1.066
234
243
240
FP-50-M 1.85 2.3 2.8 490 110 970 218 1600 360
FP-60-M 1.95 2.4 2.7 610 137 1400 315 2170 489
FP-95-M 1.8 2.4 2.8 1500 338 2620 590 4270 962
</

расход воздуха / минуту
 уровень шума
Model
2 Bar
Ltr.
29 PSI
CF
4 Bar
Ltr.
58 PSI
CF
6 Bar
Ltr.
87 PSI
CF
 dBA* dBA**
FP-12-S
FP-12-M
FP-12-L
0.8
0.5
1.0
0.03
0.02
0.04
7.5
4.0
3.0
0.26
0.14
0.11
25
19
20
0.88
0.67
0.71
 57-61
57-61
58-60		 .
FP-18-S
FP-18-M
FP-18-L
5.0
4.0
5.0
0.18
0.14
0.18
33.0
28.0
23.0
1.16
1.00
0.81
57
52
46
2.00
1.84
1.62
 62-71
61-67
61-68		 .
FP-25-S
FP-25-M
FP-25-L
13
23
18
0.46
0.81
0.64
54
50
62
1.91
1.76
2.19
93
87
93
3.28
3.07
3.28
 70-75
73-75
72-75		 61-67
62-66
60-65
FP-35-S
FP-35-M
FP-35-L
23
24
38
0.81
0.85
1.34
101
83
89
3.56
2.93
3.14
162
141
135
5.72
4.98
4.77
 72-77
74-78
74-80		 71-73
70-73
68-74
FP-50-M 48 1.67 100 3.48 190 6.61 70-77 .
FP-60-M 90 3.13 160 5.57 270 9.39 73-79 .
FP-95-M 170 5.91 320 11.13 450 15.65 85-92 .<
